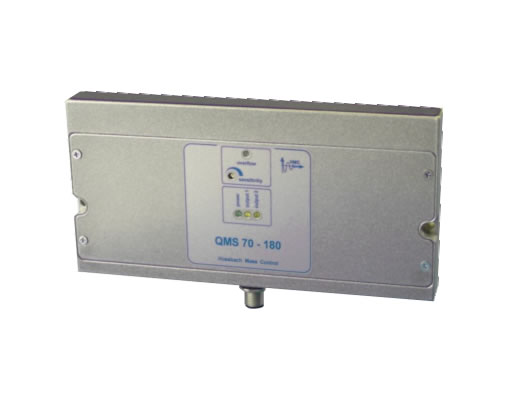

Sensor QMS 70 -180

Einseitig messender Sensor

Abmessungen: 100 x 20 x 180 mm
  • Folienmessung
  • Objektmessung
  • Erkennung von Klebespuren
  • Erkennung von Fehlstellen
  • 100% Kontrolle

Eigenschaften:

  • breiter, einseitig messender Sensor für berührenden und berührungslosen Einsatz
  • Erkennung und Kontrolle von dünnen oder voluminösen Produkten, Materialien und Objekten, auch Verbundmaterialien
  • Erkennung und Kontrolle auch durch Trägermaterialien oder vollständig umschlossene Produkte
  • Automatische, selbstständige Justierung auf das Produkt
  • Einsatz im eigenständigen Betrieb oder im Verbund mit HST Visualisierungs- und Kontrolleinheiten (HST Flow Controller)
  • Variante mit Schaltausgang
  • Variante mit Analogausgang (0…10V) -Versorgungsspannung +24VDC +/-10%
  • Stabiles Aluminiumgehäuse 100 x 20 x 180 mm

Beschreibung:

Der QMS 70-180 ist ein robuster Sensor mit einzigartiger Elektronik und kapazitiver Messtechnik. Der QMS 70-180 wurde speziell entwickelt um bandförmige, endlose und intermittierende Produkte direkt während der Herstellung in der Maschine bei hohen Geschwindigkeiten zu überwachen. Mit dem QMS 70-180 können Leimauftrag, alle nichtmetallischen Beschichtungen sowie Rohmaterialien wie Textilien, Vliese und Zellstoffe gemessen werden. Es werden im Systemverbund Produktparameter wie Flächengewicht, Produkt-Einzelgewicht, Fehlstellen, Überlappungen, Produktversatz erkannt und ermittelt. Auch wiederkehrende Produktkomponenten wie Folien, Klebeflächen oder andere intermittierende Komponenten werden erkannt.

Durch die schlanke Gehäuseform kann der QMS 70-180 einfach in bestehende Produktionsanlagen eingebaut werden. Das Produkt wird über die breite Elektrode geführt und wird über die gesamte Breite vermessen. Der Sensor misst dabei das Flächengewicht des Rohmaterials und/oder der auf dem Rohmaterial applizierten Komponenten. Dabei misst der Sensor durch das gesamte Produkt, somit werden auch Schwankungen an der gegenüberliegenden Seite des Produktes gemessen, sowie vollständig von Papier, Folie oder Vlies umschlossene Produktkomponenten.

Der QMS70-180 Sensor kann als alleinstehender Sensor betrieben werden. In dieser Betriebsart wird ein Schaltsignal vom Sensor ausgegeben (+24V PNP), sobald ein Objekt erkannt wird. Dieses Signal wird an die Maschinensteuerung geleitet, die das Signal auswertet.

In einer erweiterten Variante wird der Sensor als Analogsensor eingesetzt, um im Systemverbund mit externen Auswerteeinheiten wie dem HST Ranger, Analyser oder Flow Controller weitreichendere Produktparameter zu ermitteln. In dieser Variante gibt der QMS 70-180 ein Analogsignal (0…10V) aus, das proportional zu der Materialmenge auf der Sensorelektrode ist. Somit kann die Gewichtverteilung in einem intermittierenden Produkt (z.B. Klebespuren, Beschichtungen, etc.) visualisiert, quantifiziert und ausgewertet werden.

Wie alle QMS 70 Sensoren funktioniert der QMS 70-180 unabhängig von Lichtverhältnissen, Farbe oder Transparenz des Produktes.

Die Inbetriebnahme des QMS 70-180 ist wie bei allen QMS Sensoren sehr einfach. In nahezu allen Anwendungsfällen kann der Sensor einfach installiert werden und funktioniert ohne weitere Justierung. Die QMS 70-180 Sensoren sind für die einfache Installation und Inbetriebnahme optimiert. Die automatische Tarierung bei intermittierender Messung ermöglicht eine selbstständige Anpassung des Sensors auf ein sehr weites Produktspektrum. Somit ist auch ein Produktwechsel ohne Kalibrierung des Sensors möglich.

Übersicht Sensoranwendungen

  • 01: einseitig messender Sensor: Permanentmessung

    01: einseitig messender Sensor: Permanentmessung

    • Erkennung von sehr dünnen Vließstoffen, Folien, Papieren oder Gewebestoffe
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Beschichtungsmessung
    • Fremdkörpererkennung
    • Überlappungserkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 02: einseitig messender Sensor: Intervallmessung

    02: einseitig messender Sensor: Intervallmessung

    • Erkennung von dünnen Vließstoffen, Folien, Papieren oder Gewebestoffe
    • Massenverteilung in jedem Intervall
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Fremdkörpererkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 03: U-förmiger Sensor: Permanentmessung

    03: U-förmiger Sensor: Permanentmessung

    • Erkennung von dünnen und dicken Vließstoffen, Folien, Papieren, Gewebestoffe und Verbundstoffe
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Beschichtungsmessung
    • Fremdkörpererkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 04: U-förmiger Sensor: Intervallmessung

    04: U-förmiger Sensor: Intervallmessung

    • Erkennung von dünnen und dicken Vließstoffen, Folien, Papieren oder Gewebestoffe und Verbundstoffe
    • Massenverteilung in jedem Intervall, z.B. Damenbinden
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Beschichtungsmessung
    • Fremdkörpererkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 05: Messung kontinuierlicher Materialfluss von Pulvern, Granulaten und Pellets

    05: Messung kontinuierlicher Materialfluss von Pulvern, Granulaten und Pellets

    • Permanente Messung des Massestroms
    • Überwachung der Materialmenge
    • Erkennung von Störungen im Massestrom
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 05: Messung von diskreten Portionen von Pulvern, Granulaten und Pellets

    05: Messung von diskreten Portionen von Pulvern, Granulaten und Pellets

    • Permanente Messung des Massestroms
    • Überwachung der Materialmenge in jeder Portion
    • Erkennung von Störungen im Massestrom
  • 07: Erkennung Klebefolien

    07: Erkennung Klebefolien

    • Erkennung von dünnen Aufklebern/Labels auf Trägerfolie, auch vollständig transparente
    • Digitales Schaltsignal bei Erkennung von Objekten
  • 08: Positionskontrolle von intermittierend aufgebrachten Objekten

    08: Positionskontrolle von intermittierend aufgebrachten Objekten

    • Erkennung von Klebefolien, Klettverschlüssen oder anderen Komponenten
    • Digitales Schaltsignal bei Erkennung von Objekten
  • 09: O-förmiger Sensor zur Gewichtskontrolle ein- oder mehrlagiger Produkte

    09: O-förmiger Sensor zur Gewichtskontrolle ein- oder mehrlagiger Produkte

    • Messung Einzelgewicht und Gewichtsverteilung in Babywindeln
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 10: Einseitig messender Sensor zur Überwachung der Gewichtsverteilung

    10: Einseitig messender Sensor zur Überwachung der Gewichtsverteilung

    • Mechanisch zu verfahrender Sensor über breite Produktbahn
    • Ermittlung von Flächengewicht
    • Erkennung von Schwankungen und Fehlern im Produkt
