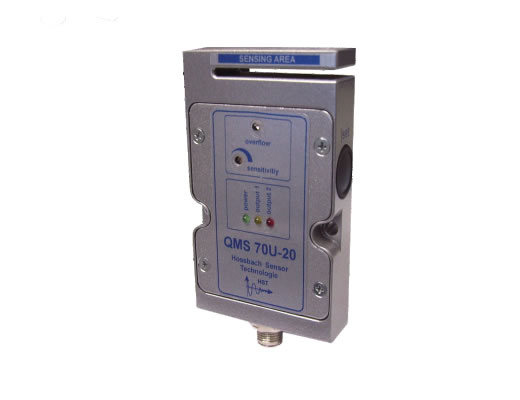

Sensor QMS 70 U - 20

U-förmiger Sensor

Abmessungen: 60 x 20 x 100 mm
Spalthöhe: 3 mm
U-förmiger Sensor für Überwachung sehr dünner Produkte
  • Kontrolle von Aufklebern
  • Folienmessung
  • Vliesmessung
  • Erkennung von Überlappungen
  • Überwachung dünner Papiere und Beschichtungen
  • 100% Kontrolle

Eigenschaften:

  • U-förmiger Sensor für berührungslose Messung und Überwachung von sehr dünnen Objekten
  • Messung und Überwachung dünner Folien, Papiere oder Beschichtungen, auch Verbundmaterialien
  • Überwachung und Kontrolle von kontinuierlichen oder intermittierenden Produkten
  • Eigenständiger Betrieb oder im Verbund mit einem HST Sensor System (HST Flow Controller)
  • Kleiner Messspalt für hohe Präzision bei dünnen Materialien
  • Automatische, selbstständige Justierung auf das Produkt
  • Variante mit Schaltausgang
  • Variante mit Analogausgang (0…10V)
  • Versorgungsspannung +24VDC +/-10%
  • Stabiles Aluminiumgehäuse 60 x 20 x 100 mm

Beschreibung:

Der QMS 70U-20 ist ein robuster und sehr kompakter Sensor mit einzigartiger Elektronik und kapazitiver Messtechnik. Er wurde für die Überwachung und Messung sehr kleiner und dünner Objekte entwickelt. Mit dem QMS 70U-20 können sehr dünne Folien und Papierbahnen auf Fehlstellen, Gewichtsverteilung von Beschichtungen hin gemessen werden oder wiederkehrende Ereignisse wie Aufkleber oder Klebespuren präzise erkannt werden.

Beim berührungslosen Durchlaufen eines Produktes durch den Sensorspalt wird die das Flächengewicht und somit die Gewichtsverteilung im Gesamtprodukt gemessen. Im Verbund mit dem HST Flow Controller und Analyser kann das Gewicht von Einzelprodukten oder Produktabschnitten ermittelt, visualisiert und kontrolliert werden.

Das kapazitive Messverfahren ermöglicht die gleichmäßige Messung über die Produktdicke. Es werden gleichermaßen Materialien an der Produktoberfläche gemessen wie auch Materialien in der Mitte eines mehrlagigen Produktes oder vollständig umschlossene oder verpackte Produkte.

Der QMS 70U-20 eignet sich durch seinen kleinen Messspalt von 3 mm speziell für sehr dünne Objekte (≥ 5 μm)

Der QMS 70U-20 Sensor kann als alleinstehender Sensor betrieben werden. In dieser Betriebsart wird ein Schaltsignal vom Sensor ausgegeben (+24V PNP), sobald ein Objekt erkannt wird. Dieses Signal wird an die Maschinensteuerung geleitet, die das Signal auswertet.

In einer weiteren Variante wird der Sensor als Analogsensor eingesetzt, um im Verbund mit externen Auswerteeinheiten wie dem HST Ranger, Analyser oder Flow Controller weitreichendere Produktparameter zu ermitteln. In dieser Variante gibt der QMS 70U-20 ein Analogsignal (0…10V) aus, das proportional zu der Materialmenge in dem Sensorspalt ist. Somit kann die Mengenverteilung und die Einzelmenge eines intermittierenden Produktes (z.B. Klebespur) visualisiert, quantifiziert und ausgewertet werden.

Die Inbetriebnahme des QMS 70U-20 ist wie bei allen QMS Sensoren sehr einfach. In nahezu allen Anwendungsfällen kann der Sensor einfach installiert werden und funktioniert ohne weitere Justierung. Die QMS 70U-20 Sensoren sind für die einfache Installation und Inbetriebnahme optimiert. Die automatische Tarierung bei intermittierender Messung ermöglicht eine selbstständige Anpassung des Sensors auf ein sehr weites Produktspektrum. Somit ist auch ein Produktwechsel ohne Kalibrierung des Sensors möglich.

Wie alle QMS 70 Sensoren funktioniert der QMS 70U-20 unabhängig von Lichtverhältnissen, Farbe oder Transparenz des Produktes. Aufgrund der intelligenten Sensorelektronik und der automatischen Tarierung bei intermittierender Messung wird die Messung nicht durch Verschmutzung der Messelektrode beeinflusst.

Übersicht Sensoranwendungen

  • 01: einseitig messender Sensor: Permanentmessung

    01: einseitig messender Sensor: Permanentmessung

    • Erkennung von sehr dünnen Vließstoffen, Folien, Papieren oder Gewebestoffe
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Beschichtungsmessung
    • Fremdkörpererkennung
    • Überlappungserkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 02: einseitig messender Sensor: Intervallmessung

    02: einseitig messender Sensor: Intervallmessung

    • Erkennung von dünnen Vließstoffen, Folien, Papieren oder Gewebestoffe
    • Massenverteilung in jedem Intervall
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Fremdkörpererkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 03: U-förmiger Sensor: Permanentmessung

    03: U-förmiger Sensor: Permanentmessung

    • Erkennung von dünnen und dicken Vließstoffen, Folien, Papieren, Gewebestoffe und Verbundstoffe
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Beschichtungsmessung
    • Fremdkörpererkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 04: U-förmiger Sensor: Intervallmessung

    04: U-förmiger Sensor: Intervallmessung

    • Erkennung von dünnen und dicken Vließstoffen, Folien, Papieren oder Gewebestoffe und Verbundstoffe
    • Massenverteilung in jedem Intervall, z.B. Damenbinden
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Beschichtungsmessung
    • Fremdkörpererkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 05: Messung kontinuierlicher Materialfluss von Pulvern, Granulaten und Pellets

    05: Messung kontinuierlicher Materialfluss von Pulvern, Granulaten und Pellets

    • Permanente Messung des Massestroms
    • Überwachung der Materialmenge
    • Erkennung von Störungen im Massestrom
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 05: Messung von diskreten Portionen von Pulvern, Granulaten und Pellets

    05: Messung von diskreten Portionen von Pulvern, Granulaten und Pellets

    • Permanente Messung des Massestroms
    • Überwachung der Materialmenge in jeder Portion
    • Erkennung von Störungen im Massestrom
  • 07: Erkennung Klebefolien

    07: Erkennung Klebefolien

    • Erkennung von dünnen Aufklebern/Labels auf Trägerfolie, auch vollständig transparente
    • Digitales Schaltsignal bei Erkennung von Objekten
  • 08: Positionskontrolle von intermittierend aufgebrachten Objekten

    08: Positionskontrolle von intermittierend aufgebrachten Objekten

    • Erkennung von Klebefolien, Klettverschlüssen oder anderen Komponenten
    • Digitales Schaltsignal bei Erkennung von Objekten
  • 09: O-förmiger Sensor zur Gewichtskontrolle ein- oder mehrlagiger Produkte

    09: O-förmiger Sensor zur Gewichtskontrolle ein- oder mehrlagiger Produkte

    • Messung Einzelgewicht und Gewichtsverteilung in Babywindeln
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 10: Einseitig messender Sensor zur Überwachung der Gewichtsverteilung

    10: Einseitig messender Sensor zur Überwachung der Gewichtsverteilung

    • Mechanisch zu verfahrender Sensor über breite Produktbahn
    • Ermittlung von Flächengewicht
    • Erkennung von Schwankungen und Fehlern im Produkt
