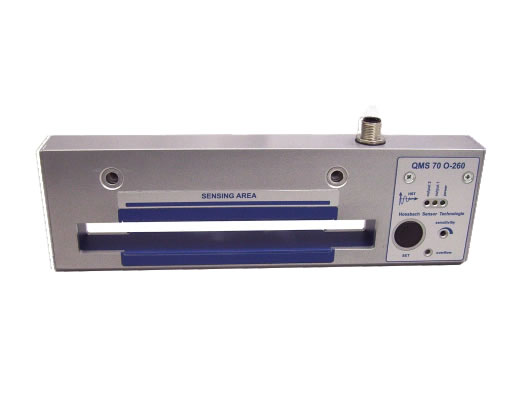

Sensor QMS 70 - O - 260

O-förmiger Sensor

Abmessungen: 260 x 80 x 30 mm
Spalthöhe: 20 mm
O-förmiger Sensor zur Überwachung gefalteter Produkte wie Damenbinden
  • Kontrolle korrekter Faltung von Produkten, auch im Schlauchbeutel
  • Überwachung des Einzelproduktgewichts im Systemverbund
  • Erkennung von Überlappungen
  • Positionskontrolle in Schlauchbeutelverpackung
  • 100% Kontrolle

Eigenschaften:

  • O-förmiger Sensor für die berührungslose Messung
  • Kontrolle von intermittierenden Produkten, voluminös oder dünn, auch Verbundmaterialien
  • Einsatz im Eigenständigen Betrieb oder bevorzugt im Verbund mit einem HST Sensor System
  • Hoher Spalt, kompaktes Sensordesign
  • Erkennung von Faltungen und Überlappungen
  • Erkennung und Messung auch durch Trägermaterialien oder vollständig umschlossene Materialien
  • Variante mit Schaltausgang
  • Variante mit Analogausgang (0…10V)
  • Versorgungsspannung +24VDC +/-10%
  • Stabiles Aluminiumgehäuse 260 x 80 x 30 mm

Beschreibung:

Der QMS 70 – O -260 ist ein robuster Sensor mit einzigartiger Elektronik und kapazitiver Messtechnik. Der hohe Sensorspalt in Kombination mit dem schlanken Gehäusedesign ermöglicht die Messung voluminöser Produkte auf sehr engem Raum. Er kann ohne Einfluss auf den Produktfluss zwischen zwei Förderbändern installiert werden.

Hauptsächlich wird der QMS 70 – O -260 im Verbund mit dem HST Flow Controller für bereits in Schlauchbeutel verpackte Produkte verwendet (z.B. Damenbinden), um die Position in der Folienverpackung und die korrekte Faltung zu kontrollieren. Dabei wird auch das Gesamtgewicht aller Produkte ermittelt und kontrolliert.

Der QMS 70 – O -260 eignet sich für alle nicht-metallischen Materialien, die in einer Produktionslinie durch den Sensorspalt geführt werden können. Die Messung erfolgt durch die gesamte Produktdicke. Somit werden auch nicht sichtbare, vollständig umschlossene Produktkomponenten von der Messung erfasst, sowie Produkte die auf oder zwischen Trägerfolien oder –Bändern transportiert werden.

Das kapazitive Messverfahren ermöglicht die gleichmäßige Messung über die Produktdicke. Es werden gleichermaßen Materialien an der Produktoberfläche gemessen wie auch Materialien in der Mitte eines voluminösen Produktes oder vollständig umschlossene oder verpackte Produkte.
In der empfohlenen Variante wird der Sensor als Analogsensor eingesetzt, um im Verbund mit externen Auswerteeinheiten wie dem HST Ranger, Analyser oder Flow Controller weitreichendere Produktparameter zu ermitteln. In dieser Variante gibt der QMS 70 – O -260 ein Analogsignal (0…10V) aus, das proportional zu der Materialmenge in dem Sensorspalt ist. Es wird das Einzelgewicht der Produkte ermittelt, die Gewichtsverteilung im Einzelprodukt (wie z.B. Damenbinden) sowie das Durchschnittsgewicht visualisiert und ausgewertet. Auch Defekte oder fehlende Produktkomponenten werden erkannt.

Die Inbetriebnahme des QMS 70 – O -260 ist wie bei allen QMS Sensoren sehr einfach. In nahezu allen Anwendungsfällen kann der Sensor einfach installiert werden und funktioniert ohne weitere Justierung. Die QMS 70 – O -260 Sensoren sind für die einfache Installation mit geringem Platzbedarf und Inbetriebnahme optimiert. Die automatische Tarierung bei intermittierender Messung ermöglicht eine selbstständige Anpassung des Sensors auf ein sehr weites Produktspektrum. Somit ist auch ein Produktwechsel ohne Kalibrierung des Sensors möglich.

Wie alle QMS 70 Sensoren funktioniert der QMS 70 – O -260 unabhängig von Lichtverhältnissen, Farbe oder Transparenz des Produktes. Aufgrund der intelligenten Sensorelektronik und der automatischen Tarierung bei intermittierender Messung wird die Messung nicht durch Verschmutzung der Messelektrode beeinflusst.

Übersicht Sensoranwendungen

  • 01: einseitig messender Sensor: Permanentmessung

    01: einseitig messender Sensor: Permanentmessung

    • Erkennung von sehr dünnen Vließstoffen, Folien, Papieren oder Gewebestoffe
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Beschichtungsmessung
    • Fremdkörpererkennung
    • Überlappungserkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 02: einseitig messender Sensor: Intervallmessung

    02: einseitig messender Sensor: Intervallmessung

    • Erkennung von dünnen Vließstoffen, Folien, Papieren oder Gewebestoffe
    • Massenverteilung in jedem Intervall
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Fremdkörpererkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 03: U-förmiger Sensor: Permanentmessung

    03: U-förmiger Sensor: Permanentmessung

    • Erkennung von dünnen und dicken Vließstoffen, Folien, Papieren, Gewebestoffe und Verbundstoffe
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Beschichtungsmessung
    • Fremdkörpererkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 04: U-förmiger Sensor: Intervallmessung

    04: U-förmiger Sensor: Intervallmessung

    • Erkennung von dünnen und dicken Vließstoffen, Folien, Papieren oder Gewebestoffe und Verbundstoffe
    • Massenverteilung in jedem Intervall, z.B. Damenbinden
    • Überwachung Materialmenge und Beschaffenheit
    • Aufkleber und Klebspurenerkennung
    • Beschichtungsmessung
    • Fremdkörpererkennung
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 05: Messung kontinuierlicher Materialfluss von Pulvern, Granulaten und Pellets

    05: Messung kontinuierlicher Materialfluss von Pulvern, Granulaten und Pellets

    • Permanente Messung des Massestroms
    • Überwachung der Materialmenge
    • Erkennung von Störungen im Massestrom
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 05: Messung von diskreten Portionen von Pulvern, Granulaten und Pellets

    05: Messung von diskreten Portionen von Pulvern, Granulaten und Pellets

    • Permanente Messung des Massestroms
    • Überwachung der Materialmenge in jeder Portion
    • Erkennung von Störungen im Massestrom
  • 07: Erkennung Klebefolien

    07: Erkennung Klebefolien

    • Erkennung von dünnen Aufklebern/Labels auf Trägerfolie, auch vollständig transparente
    • Digitales Schaltsignal bei Erkennung von Objekten
  • 08: Positionskontrolle von intermittierend aufgebrachten Objekten

    08: Positionskontrolle von intermittierend aufgebrachten Objekten

    • Erkennung von Klebefolien, Klettverschlüssen oder anderen Komponenten
    • Digitales Schaltsignal bei Erkennung von Objekten
  • 09: O-förmiger Sensor zur Gewichtskontrolle ein- oder mehrlagiger Produkte

    09: O-förmiger Sensor zur Gewichtskontrolle ein- oder mehrlagiger Produkte

    • Messung Einzelgewicht und Gewichtsverteilung in Babywindeln
    • Analoges Ausgangssignal proportional zur Masse im Sensor
  • 10: Einseitig messender Sensor zur Überwachung der Gewichtsverteilung

    10: Einseitig messender Sensor zur Überwachung der Gewichtsverteilung

    • Mechanisch zu verfahrender Sensor über breite Produktbahn
    • Ermittlung von Flächengewicht
    • Erkennung von Schwankungen und Fehlern im Produkt
